استوانه مدرج چیست؟ کاربرد، انواع و راهنمای خرید لوازم آزمایشگاهی

برای اندازه‌گیری حجم مایعات، انتخاب ظرف مناسب به اندازه درست خواندن درجه‌ها اهمیت دارد. بشر، ارلن و استوانه مدرج ممکن است همگی روی بدنه خود خط‌کشی داشته باشند، اما این موضوع به معنی دقت یکسان آن‌ها نیست. اگر قرار است حجم مایع در محاسبات آزمایش استفاده شود، باید بدانیم ابزار انتخاب‌شده برای چه کاری ساخته شده و چه محدودیت‌هایی دارد.

استوانه مدرج که با نام مزور نیز شناخته می‌شود، از ابزارهای رایج اندازه‌گیری حجم در آزمایشگاه است. بدنه باریک، درجه‌بندی مشخص و پایه نگهدارنده، استفاده از آن را برای بسیاری از کارهای روزمره آسان می‌کند. با این حال، جنس، ظرفیت، کلاس دقت و شیوه خواندن سطح مایع می‌توانند نتیجه را تغییر دهند.

در این راهنمای دانشور شیمی آرین، انواع استوانه مدرج را بررسی می‌کنیم و توضیح می‌دهیم هنگام انتخاب، استفاده و خرید به چه مشخصاتی توجه کنید.

استوانه مدرج یا مزور چیست؟

استوانه مدرج ظرفی استوانه‌ای با درجه‌بندی حجمی است که برای تعیین حجم مایعات به کار می‌رود. بیشتر مدل‌های رایج دارای پایه پهن و لبه‌ای برای ریختن مایع هستند.

درجه‌های روی بدنه، حجم مایع را در محدوده مشخصی نشان می‌دهند. واحد رایج، میلی‌لیتر است؛ با این حال، پیش از استفاده باید واحد و فاصله تقسیمات همان ابزار را بررسی کرد.

مزور معمولاً برای اندازه‌گیری حجم‌های متغیر در کارهای عمومی آزمایشگاهی استفاده می‌شود. برای بعضی اندازه‌گیری‌های حساس، ابزارهایی مانند پیپت حجمی یا بالن ژوژه انتخاب مناسب‌تری هستند. بنابراین وجود استوانه مدرج در آزمایشگاه، نیاز به سایر ابزارهای حجم‌سنجی را از بین نمی‌برد.

کاربرد استوانه مدرج در آزمایشگاه

از استوانه مدرج برای اندازه‌گیری حجم مایع در آزمایش‌های آموزشی، آماده‌سازی برخی محلول‌ها، کارهای کنترل کیفیت و فعالیت‌های عمومی آزمایشگاهی استفاده می‌شود. مناسب بودن آن باید با دقت موردنیاز روش آزمایش تطبیق داده شود.

یکی دیگر از کاربردهای آموزشی، تعیین حجم بعضی اجسام جامد با روش جابه‌جایی مایع است. در این روش، اختلاف حجم پیش و پس از قرار دادن جسم بررسی می‌شود. این کاربرد برای هر ماده‌ای مناسب نیست؛ جسم نباید در مایع حل شود، با آن واکنش بدهد یا مقدار قابل‌توجهی از آن را جذب کند.

استوانه مدرج همچنین می‌تواند برای جمع‌آوری و خواندن حجم مایع در روش‌هایی استفاده شود که این ابزار را مشخص کرده‌اند. آنچه اهمیت دارد، رعایت روش و شناخت محدودیت اندازه‌گیری است.

اجزای اصلی استوانه مدرج

بدنه استوانه‌ای، محل قرار گرفتن مایع و خواندن حجم است. باریک بودن بدنه کمک می‌کند تغییر حجم به تغییر قابل‌مشاهده‌تری در ارتفاع مایع تبدیل شود.

پایه، وظیفه پایدار نگه داشتن ظرف را دارد. پایه شش‌گوش در بسیاری از مدل‌ها دیده می‌شود و می‌تواند احتمال غلتیدن ظرف افتاده را کاهش دهد. البته هیچ پایه‌ای مانع قطعی واژگونی نیست.

لبه آبریز برای انتقال کنترل‌شده‌تر مایع طراحی شده است. درجه‌بندی، ظرفیت اسمی و علائم عملکردی نیز اطلاعاتی هستند که باید پیش از کار خوانده شوند. در برخی مدل‌ها، محافظ ضربه یا درپوش هم وجود دارد که کاربرد آن باید مطابق طراحی محصول باشد.

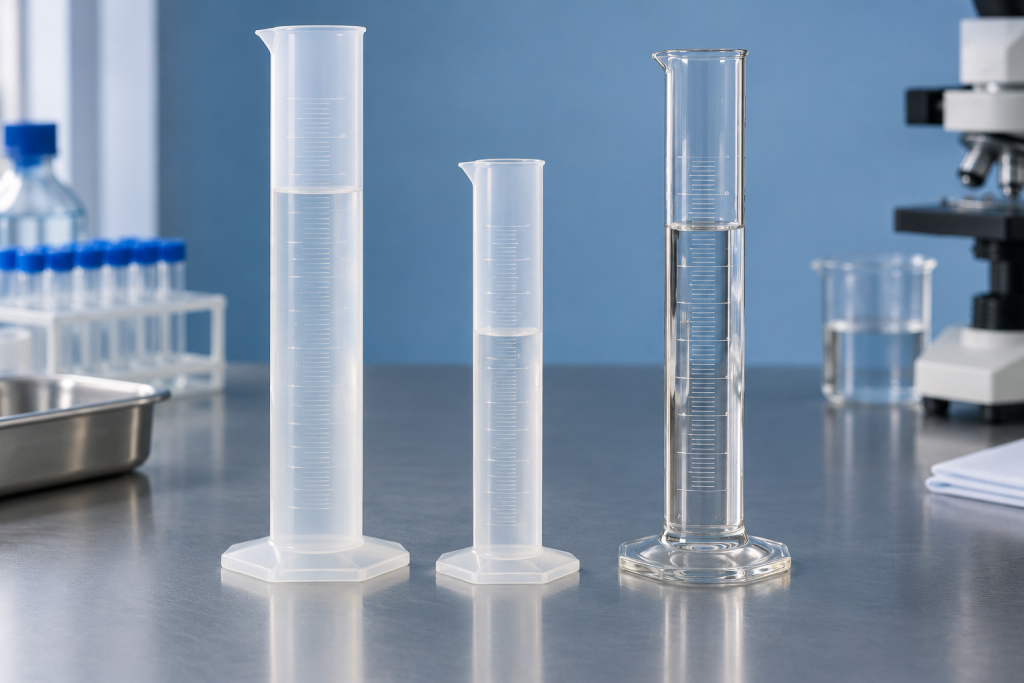

انواع استوانه مدرج از نظر جنس

استوانه مدرج شیشه‌ای

مزور شیشه‌ای به دلیل شفافیت، خواندن سطح مایع را آسان می‌کند. بعضی محصولات از شیشه بوروسیلیکات ساخته می‌شوند، اما نباید جنس تمام استوانه‌های شیشه‌ای را یکسان فرض کرد.

سازگاری با مواد، محدودیت دمایی و شرایط شست‌وشو باید از مشخصات سازنده بررسی شوند. شیشه مقاوم نیز ممکن است بر اثر ضربه، خراش یا تغییر ناگهانی دما آسیب ببیند.

در خرید این مدل، سلامت لبه، یکنواختی بدنه، خوانایی درجه‌ها و پایداری پایه اهمیت دارند. ظرف ترک‌خورده یا لب‌پریده نباید برای کار عادی آزمایشگاهی استفاده شود.

استوانه مدرج پلاستیکی

استوانه‌های پلاستیکی معمولاً سبک‌تر هستند و خطر شکستگی آن‌ها مانند شیشه نیست. این ویژگی می‌تواند در بعضی محیط‌های آموزشی یا فعالیت‌های پرتکرار مفید باشد.

با این حال، نوع پلاستیک تعیین‌کننده است. شفافیت، مقاومت شیمیایی و تحمل دمایی پلیمرهای مختلف یکسان نیستند. مناسب بودن یک مزور برای محلول آبی، به معنی سازگاری آن با همه حلال‌ها نیست.

بعضی مدل‌ها تقسیمات برجسته و بعضی دیگر درجه‌بندی چاپی دارند. برای انتخاب، علاوه بر جنس، وضوح خواندن و مشخصات اندازه‌گیری را هم بررسی کنید.

استوانه مدرج بلند و کوتاه چه تفاوتی دارند؟

در ظرفیت یکسان، مدل بلند معمولاً بدنه باریک‌تری دارد و تغییر حجم در آن با تغییر ارتفاع بیشتری همراه می‌شود. مدل کوتاه، ارتفاع کمتر و معمولاً بدنه پهن‌تری دارد و ممکن است از نظر استقرار روی میز مناسب‌تر باشد.

این تفاوت هندسی روی خواندن حجم و حدود عملکرد اثر دارد، اما شکل ظاهری به‌تنهایی برای تعیین دقت کافی نیست. کلاس و حدود خطای اعلام‌شده همان محصول ملاک مقایسه هستند.

اگر فضای کاری محدود است یا خطر برخورد با ظروف بلند وجود دارد، ابعاد فیزیکی را در کنار نیاز اندازه‌گیری بررسی کنید. انتخاب باید میان سه موضوع تعادل برقرار کند: دقت موردنیاز، ظرفیت و شرایط استفاده.

تفاوت استوانه مدرج کلاس A و B

کلاس دقت به حدود خطای مجاز ابزار در چارچوب استاندارد مربوط اشاره دارد. در محصولات هم‌ظرفیت و قابل‌مقایسه، کلاس A معمولاً حدود خطای محدودتری نسبت به کلاس B دارد.

برای آزمایش‌های آموزشی یا کارهایی با نیاز دقت کمتر، ممکن است مدل کلاس B کافی باشد. برای روش‌هایی که حدود خطای محدودتری می‌خواهند، کلاس A یا ابزار حجم‌سنج مناسب دیگری باید بررسی شود.

رنگ درجه‌بندی، ضخامت شیشه یا قیمت محصول به‌تنهایی نشان‌دهنده کلاس نیستند. اطلاعات درج‌شده روی ابزار و مدارک سازنده را ملاک قرار دهید. همچنین وجود گواهی بچ تولید با گواهی اختصاصی یک وسیله، یکسان نیست.

چگونه ظرفیت مناسب مزور را انتخاب کنیم؟

ظرفیت باید با حجم‌هایی که مرتب اندازه می‌گیرید هماهنگ باشد. استفاده از یک استوانه بسیار بزرگ برای مقدار کمی مایع، معمولاً خواندن مناسب و کنترل خطا را دشوارتر می‌کند.

برای نمونه، اگر بیشتر کارهای شما در محدوده چند ده میلی‌لیتر است، خرید صرفاً یک مزور بزرگ نیاز روزمره را به‌خوبی پوشش نمی‌دهد. از طرف دیگر، اندازه‌گیری حجم زیاد با چند بار پر کردن ظرف کوچک، مراحل کار و احتمال خطای تجمعی را افزایش می‌دهد.

بهتر است فهرستی از حجم‌های معمول آزمایشگاه تهیه کنید و چند ظرفیت متناسب انتخاب کنید. حجم موردنظر باید داخل محدوده درجه‌بندی معتبر ابزار باشد؛ فضای خالی بالاتر از آخرین درجه، محدوده اندازه‌گیری محسوب نمی‌شود.

روش صحیح خواندن استوانه مدرج

استوانه را روی سطحی صاف، افقی و پایدار قرار دهید. خواندن حجم در حالی که ظرف را کج یا در دست نگه داشته‌اید، می‌تواند خطا ایجاد کند.

پس از افزودن مایع، اجازه دهید سطح آن آرام شود. حباب، کف یا قطره‌های چسبیده به دیواره می‌توانند تشخیص سطح واقعی را دشوار کنند.

چشم باید هم‌ارتفاع سطح مایع باشد. نگاه از بالا یا پایین باعث خطای دید یا پارالاکس می‌شود. برای مایعات شفاف با منیسک مقعر، پایین‌ترین نقطه سطح منحنی مبنای خواندن است. در موارد دیگر، شکل منیسک و روش تعیین‌شده برای مایع باید در نظر گرفته شود.

قبل از ثبت عدد، فاصله درجه‌ها و واحد را دوباره بررسی کنید. تعداد رقم‌های گزارش‌شده نیز باید با قدرت خواندن ابزار و روش آزمایش هماهنگ باشد.

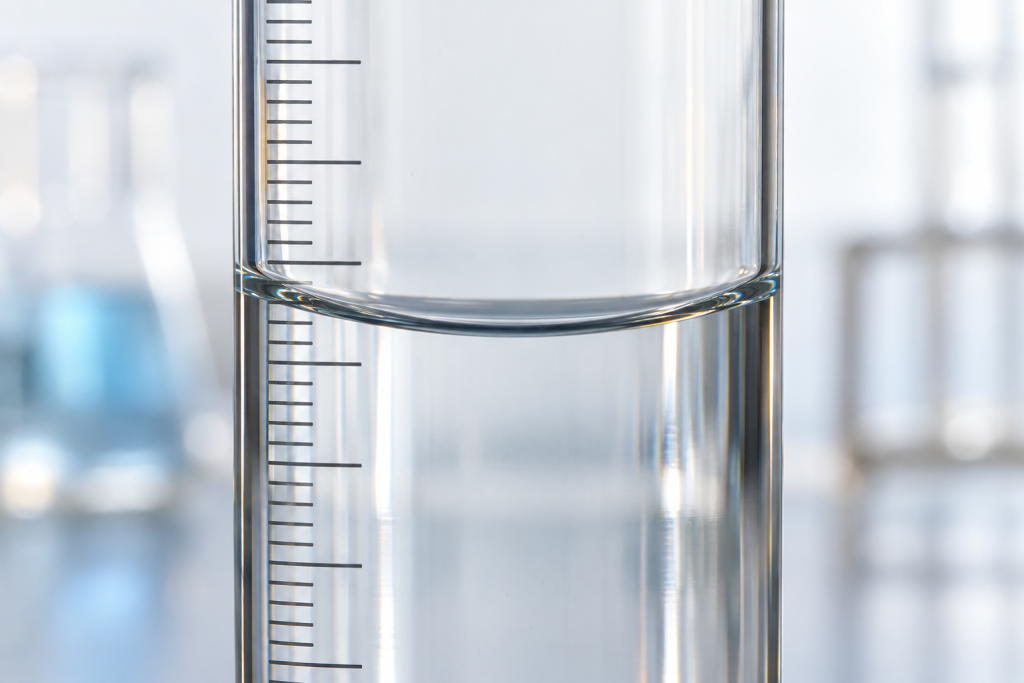

منیسک چیست و چرا اهمیت دارد؟

سطح مایع نزدیک دیواره ظرف ممکن است صاف نباشد و به شکل منحنی دیده شود. این سطح منحنی، منیسک نام دارد و شکل آن به ویژگی مایع و برهم‌کنش با دیواره وابسته است.

در آب داخل شیشه تمیز، منیسک معمولاً مقعر دیده می‌شود. خواندن لبه‌های بالاتر به جای پایین‌ترین قسمت آن می‌تواند حجم را متفاوت نشان دهد.

وجود آلودگی یا چربی روی دیواره نیز ممکن است شکل سطح و نحوه خیس شدن را تغییر دهد. به همین دلیل، تمیز بودن ظرف فقط برای جلوگیری از آلودگی نمونه نیست و بر کیفیت خواندن هم اثر دارد.

فاصله درجه‌بندی با خطای مجاز یکسان نیست

فرض کنید فاصله دو خط پیاپی روی یک مزور، یک میلی‌لیتر باشد. این اطلاعات نشان می‌دهد تقسیمات ابزار چگونه طراحی شده‌اند، اما به‌تنهایی مشخص نمی‌کند خطای مجاز آن چقدر است.

حدود خطا باید از نوشته روی ابزار، کاتالوگ یا گواهی مربوط استخراج شوند. همچنین نحوه خواندن کاربر، دما و وضعیت ظرف در نتیجه واقعی نقش دارند.

بنابراین عباراتی مانند «دقت یک میلی‌لیتر» بدون مشخص کردن اینکه منظور فاصله درجه‌هاست یا خطای مجاز، می‌توانند مبهم باشند. در استعلام خرید، این دو مشخصه را جداگانه درخواست کنید.

معنی علائم In و TC روی استوانه مدرج

بسیاری از استوانه‌های مدرج برای حجم مایع موجود در ظرف کالیبره می‌شوند و با علائمی مانند In یا TC مشخص می‌شوند.

در این حالت، عدد خوانده‌شده به حجم داخل استوانه مربوط است. هنگام تخلیه، ممکن است مقداری مایع روی دیواره باقی بماند؛ بنابراین حجم منتقل‌شده الزاماً دقیقاً برابر حجم خوانده‌شده نیست.

اگر هدف آزمایش، تحویل دقیق مقدار مشخصی مایع است، باید روش و ابزار مناسب آن انتخاب شود. این تفاوت یکی از دلایلی است که مزور و پیپت را نباید در همه کاربردها جایگزین یکدیگر کرد.

اثر دما بر اندازه‌گیری حجم

حجم مایع با تغییر دما می‌تواند تغییر کند. ابزارهای حجم‌سنج نیز معمولاً دمای مرجعی دارند که روی محصول یا در مشخصات آن ذکر می‌شود.

برای اندازه‌گیری‌های حساس، اختلاف دمای محسوس میان مایع، ابزار و محیط را نادیده نگیرید. خواندن محلول داغ و مقایسه مستقیم آن با حجم همان محلول پس از سرد شدن، ممکن است نتیجه متفاوتی بدهد.

استوانه مدرج وسیله عمومی گرم کردن نیست. وجود شیشه بوروسیلیکات هم به‌تنهایی مجوز قرار دادن مزور روی شعله یا صفحه داغ محسوب نمی‌شود. برای گرم کردن، ظرف مناسب همان فرایند را انتخاب کنید.

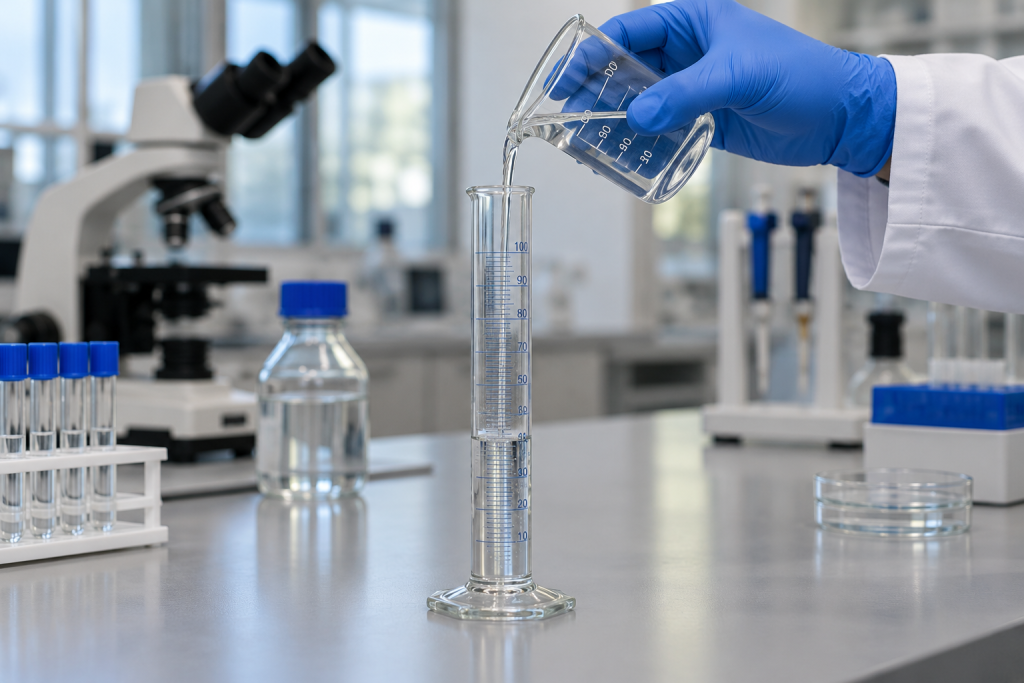

تفاوت استوانه مدرج با بشر، ارلن و بالن ژوژه

برای تهیه محلول استاندارد یا رقیق‌سازی حساس، وسیله تعیین‌شده در روش آزمایش را استفاده کنید. جمع کردن حجم‌های اندازه‌گیری‌شده با مزور نیز همیشه به معنی برابر بودن حجم نهایی مخلوط با مجموع آن‌ها نیست.

شست‌وشو و نگهداری استوانه مدرج

پیش از شست‌وشو، نوع پسماند و روش دفع آن را مشخص کنید. مواد شیمیایی نباید بدون توجه به دستورالعمل آزمایشگاه وارد فاضلاب شوند.

شوینده و ابزار پاک‌سازی باید با جنس ظرف و درجه‌بندی سازگار باشند. برس نامناسب یا مواد ساینده ممکن است سطح را خراش دهند یا خوانایی علائم را کاهش دهند.

پس از شست‌وشو، آبکشی کافی اهمیت دارد. باقی ماندن شوینده یا نمونه قبلی می‌تواند روی آزمایش بعدی اثر بگذارد. اگر مایع باقی‌مانده باعث رقیق شدن نمونه می‌شود، خشک بودن ظرف یا آماده‌سازی مطابق روش باید رعایت شود.

مزور را نزدیک لبه میز قرار ندهید و برای نگهداری از محل پایدار استفاده کنید. پیش از هر بار کار، پایه، لبه، بدنه و درجه‌بندی را بررسی کنید.

آیا استوانه مدرج قابل اتوکلاو است؟

پاسخ به جنس و مشخصات مدل بستگی دارد. بعضی محصولات برای چرخه‌های مشخص اتوکلاو تأیید شده‌اند، اما نمی‌توان این ویژگی را به همه مدل‌های شیشه‌ای یا پلاستیکی تعمیم داد.

درپوش، پایه جداشدنی و محافظ نیز ممکن است محدودیت متفاوتی داشته باشند. شرایط دما، زمان و روش قرارگیری باید مطابق دستورالعمل سازنده باشد.

اگر حفظ حدود خطای حجم‌سنجی پس از استریل‌سازی برای شما مهم است، این موضوع را هنگام خرید مطرح کنید. تحمل ظاهری حرارت، به‌تنهایی اثبات‌کننده حفظ عملکرد اندازه‌گیری نیست.

نکات خرید استوانه مدرج از دانشور شیمی آرین

برای انتخاب و استعلام تجهیزات آزمایشگاهی از دانشور شیمی آرین، ابتدا ظرفیت، جنس و دقت موردنیاز را مشخص کنید. نوع مایع و روش استفاده نیز باید در انتخاب لحاظ شوند.

در درخواست خرید مزور، این اطلاعات را اعلام کنید:

• ظرفیت و محدوده حجم موردنیاز.
• جنس شیشه‌ای یا نوع پلاستیک موردنظر.
• کلاس دقت و حدود خطای قابل‌قبول.
• مدل بلند، کوتاه یا درپوش‌دار.
• تعداد و نوع بسته‌بندی.
• نیاز به گواهی بچ یا گواهی اختصاصی.
• شرایط ویژه مانند شست‌وشو، اتوکلاو یا تماس با حلال مشخص.

اگر روش آزمایش شما برند یا کد محصول معینی را ذکر کرده، همان مشخصات را ارسال کنید. جایگزینی باید پس از مقایسه فنی انجام شود، نه صرفاً شباهت ظاهری.

قیمت استوانه مدرج به چه عواملی بستگی دارد؟

ظرفیت، جنس، کلاس دقت، برند و نوع گواهی در قیمت مؤثر هستند. ویژگی‌هایی مانند درپوش، محافظ و نوع پایه نیز می‌توانند تفاوت ایجاد کنند.

برای مقایسه، دو محصول هم‌مشخصات را کنار یکدیگر قرار دهید. قیمت کمتر زمانی مزیت است که نیاز اندازه‌گیری و شرایط کار شما را هم پوشش بدهد.

پیش از سفارش از دانشور شیمی آرین، موجودی، مشخصات فنی و اقلام همراه را استعلام کنید. انتخاب مجموعه‌ای از ظرفیت‌های کاربردی معمولاً مفیدتر از خرید چند ظرف مشابه است که فقط بخش محدودی از نیاز آزمایشگاه را پاسخ می‌دهند.

سؤالات متداول درباره استوانه مدرج

آیا مزور و استوانه مدرج تفاوت دارند؟

در کاربرد رایج آزمایشگاهی، این دو نام معمولاً به یک خانواده ابزار اندازه‌گیری حجم اشاره دارند. برای سفارش، مشخصات مدل را کامل اعلام کنید.

استوانه مدرج دقیق‌تر است یا بشر؟

برای حجم‌سنجی، مزور معمولاً از درجه‌بندی تقریبی بشر مناسب‌تر است؛ اما مقایسه نهایی باید بر اساس مشخصات محصولات و نیاز روش انجام شود.

آیا می‌توان با مزور محلول استاندارد تهیه کرد؟

باید ابزار تعیین‌شده در روش آزمایش را به کار برد. برای بسیاری از محلول‌های استاندارد، بالن ژوژه و ابزار انتقال حجم مناسب لازم هستند.

آیا حجم خوانده‌شده دقیقاً همان حجم تخلیه‌شده است؟

در مدل‌های In یا TC، اندازه‌گیری به حجم موجود در ظرف مربوط است. باقی ماندن مایع روی دیواره می‌تواند باعث تفاوت حجم تحویلی شود.

چرا باید چشم هم‌سطح مایع باشد؟

برای کاهش خطای پارالاکس. نگاه از بالا یا پایین می‌تواند جای سطح مایع نسبت به درجه‌ها را متفاوت نشان دهد.

آیا مزور پلاستیکی برای همه مواد مناسب است؟

خیر. سازگاری به نوع پلیمر، ماده، غلظت، دما و مدت تماس وابسته است و باید از مشخصات سازنده بررسی شود.
