بالن تقطیر چیست؟ آشنایی با کاربرد، انواع و نکات خرید
در آزمایشگاه، جدا کردن یک مایع از ترکیبات همراه آن همیشه با صاف کردن امکان‌پذیر نیست. وقتی ماده در یک حلال حل شده یا چند مایع با یکدیگر مخلوط شده‌اند، ممکن است به روشی مانند تقطیر نیاز باشد. در این فرایند، بخشی از مخلوط تبخیر می‌شود و بخار پس از عبور از بخش خنک‌کننده، دوباره به مایع تبدیل می‌شود. بالن تقطیر، ظرفی است که نمونه اولیه در آن قرار می‌گیرد و گرم می‌شود.
انتخاب این ظرف فقط به ظرفیت آن محدود نیست. جنس شیشه، شکل بدنه، نوع دهانه و سازگاری با سایر اجزای دستگاه، همگی در انتخاب مؤثر هستند. یک بالن با حجم مناسب، اگر اتصال هماهنگی با مجموعه تقطیر نداشته باشد، ممکن است برای کار موردنظر قابل استفاده نباشد.
در این مطلب از دانشور شیمی آرین، ویژگی‌های بالن تقطیر، تفاوت آن با سایر بالن‌های آزمایشگاهی و نکات مهم هنگام خرید و استفاده را بررسی می‌کنیم.

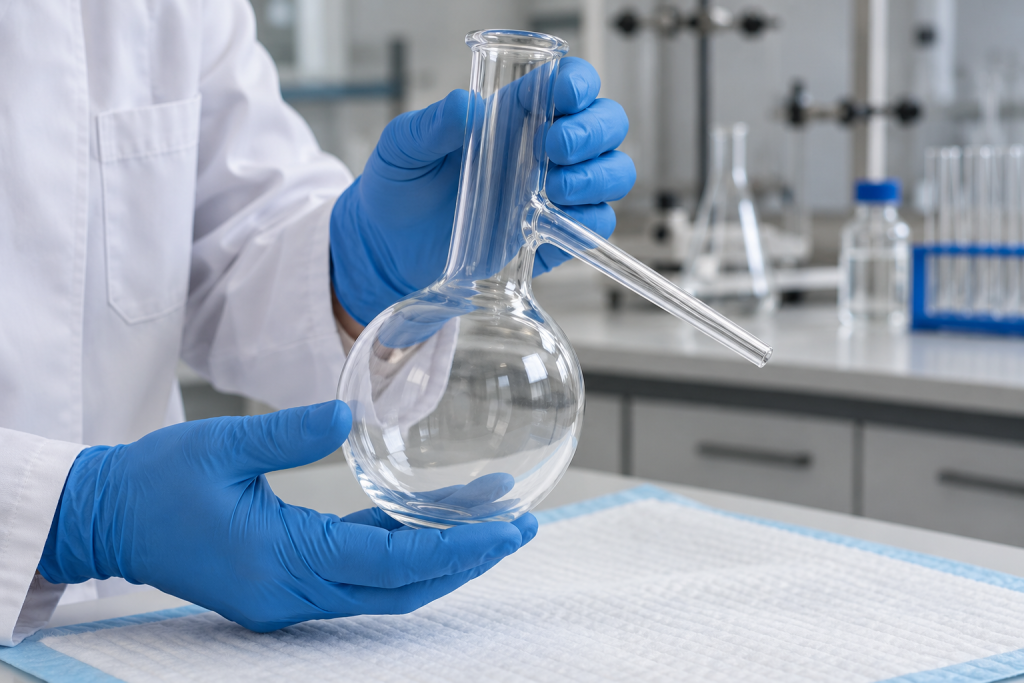

بالن تقطیر چیست؟
بالن تقطیر، با نام انگلیسی Distillation Flask، از ظروف شیشه‌ای مورد استفاده در مجموعه تقطیر است. در مدل شاخه‌دار متداول، ظرف دارای بدنه کروی، گردن نسبتاً بلند و یک لوله جانبی برای هدایت بخار است.
مایع در بخش اصلی بالن قرار می‌گیرد. با گرم شدن کنترل‌شده نمونه، بخار وارد مسیر خروجی می‌شود و به سمت مبرد یا کندانسور حرکت می‌کند. در مبرد، بخار گرما از دست می‌دهد و مایع حاصل در ظرف گیرنده جمع‌آوری می‌شود.
با این حال، همه مجموعه‌های تقطیر از بالن شاخه‌دار یک‌تکه استفاده نمی‌کنند. در بعضی دستگاه‌ها، یک بالن ته‌گرد به سر تقطیر جداگانه متصل می‌شود و مسیر بخار از طریق آن شکل می‌گیرد. بنابراین هنگام سفارش باید روشن باشد که منظور، «بالن تقطیر شاخه‌دار» است یا «بالن مناسب نصب در مجموعه تقطیر».
برای نمونه، شرکت DWK بالن انگلر دارای لوله جانبی را در کنار بالن‌های چنددهانه، از ظروف قابل استفاده در تقطیر معرفی می‌کند.
بالن تقطیر چگونه به جداسازی مواد کمک می‌کند؟
اساس تقطیر، تفاوت رفتار اجزای مخلوط هنگام تبخیر و میعان است. در یک مخلوط مناسب برای این روش، ترکیب بخار می‌تواند با ترکیب مایع اولیه متفاوت باشد. جمع‌آوری و سرد کردن این بخار، امکان جداسازی یا افزایش خلوص بخشی از مخلوط را فراهم می‌کند.
بالن به‌تنهایی جداسازی کامل انجام نمی‌دهد. نتیجه نهایی به مجموعه‌ای از عوامل وابسته است؛ از جمله ترکیب نمونه، فشار کار، شدت گرم‌کردن، نوع ستون و کارایی مبرد.
به همین دلیل، خرید یک بالن باکیفیت به معنی امکان جداسازی همه مخلوط‌ها نیست. بعضی مخلوط‌ها به تقطیر جزءبه‌جزء نیاز دارند و برخی نیز با محدودیت‌هایی مانند تشکیل آزئوتروپ روبه‌رو هستند. انتخاب روش باید پیش از انتخاب تجهیزات و بر اساس ویژگی مواد انجام شود.

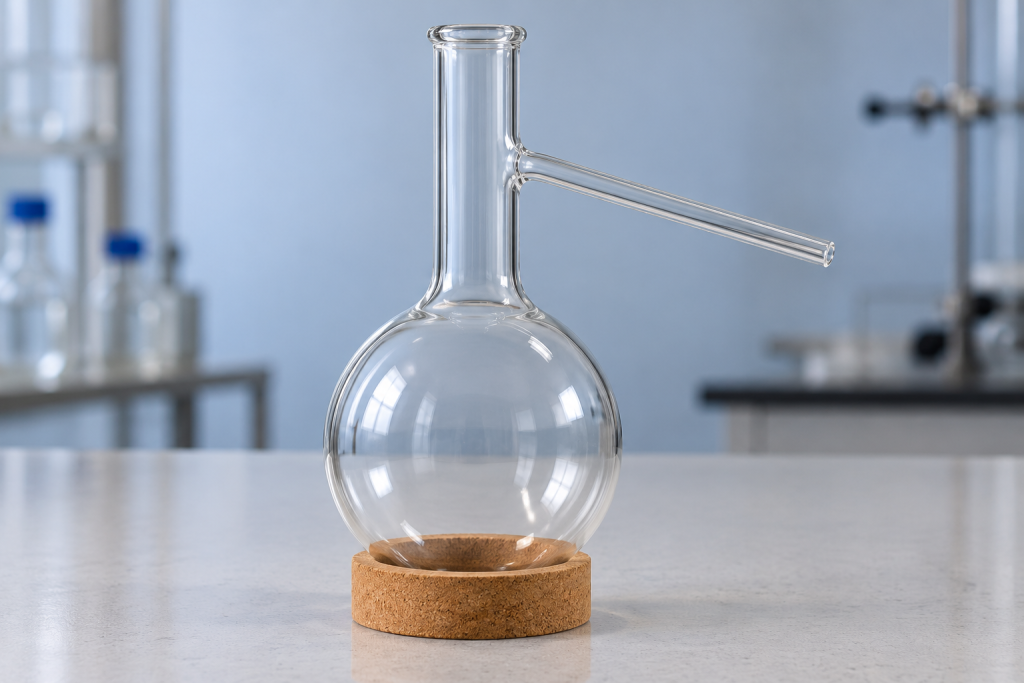

اجزای اصلی بالن تقطیر شاخه‌دار
شناخت قسمت‌های ظرف، بررسی مشخصات محصول را ساده‌تر می‌کند.
بدنه اصلی: محل قرار گرفتن نمونه است. در بسیاری از مدل‌ها، شکل کروی و ته‌گرد دارد و برای ایستادن روی میز به تکیه‌گاه مناسب نیاز دارد.
گردن بالن: مسیر ارتباطی بدنه با دهانه بالایی است. شکل و ابعاد آن باید با اتصالات پیش‌بینی‌شده در روش آزمایش هماهنگ باشد.
لوله جانبی: بخار را از گردن به بخش بعدی مجموعه هدایت می‌کند. طول، قطر و زاویه این لوله از مشخصاتی هستند که هنگام خرید اهمیت دارند.
دهانه یا اتصال: ممکن است به‌صورت لبه‌دار ساده یا اتصال شیشه‌ای روداژ باشد. صرفاً نزدیک بودن اندازه دو قطعه، برای اتصال درست آن‌ها کافی نیست.
در محصولات واقعی، این ابعاد بین مدل‌ها متفاوت‌اند؛ برای مثال، سازندگانی مانند Eisco برای بالن‌های شاخه‌دار خود ظرفیت، ابعاد گردن و مشخصات لوله جانبی را جداگانه اعلام می‌کنند.
کاربرد بالن تقطیر در آزمایشگاه
جداسازی حلال از مواد غیرفرار
در شرایط مناسب، می‌توان حلال را از موادی که فراریت بسیار کمتری دارند جدا کرد. البته باید پایداری حرارتی نمونه، احتمال واکنش و خطرات باقیمانده در بالن بررسی شود.
این کاربرد به معنی مناسب بودن تقطیر برای هر محلول ناشناخته نیست. شناخت ترکیب نمونه، اولین شرط انتخاب روش است.
خالص‌سازی بعضی مایعات
تقطیر می‌تواند برای خالص‌سازی مایع از برخی ناخالصی‌ها به کار رود. میزان خلوص قابل دستیابی به ماهیت مواد و طراحی فرایند بستگی دارد و با ظاهر شفاف مایع خروجی قابل تأیید نیست.
برای ارزیابی خلوص، باید از آزمون یا معیار مشخص‌شده در روش آزمایش استفاده شود.
بازیابی حلال در مقیاس آزمایشگاهی
در بعضی فرایندها، بازیابی حلال برای استفاده بعدی بررسی می‌شود. حلال بازیابی‌شده الزاماً کیفیت حلال اولیه را ندارد و مناسب بودن آن باید برای کاربرد بعدی تأیید شود.
آموزش مفاهیم تبخیر و میعان
بالن تقطیر در آزمایشگاه‌های آموزشی نیز برای آشنایی با انتقال گرما، تغییر فاز و اصول جداسازی استفاده می‌شود. در این محیط‌ها، سادگی مونتاژ و امکان مشاهده فرایند اهمیت دارد، اما نظارت آموزشی و رعایت دستورالعمل همچنان ضروری است.

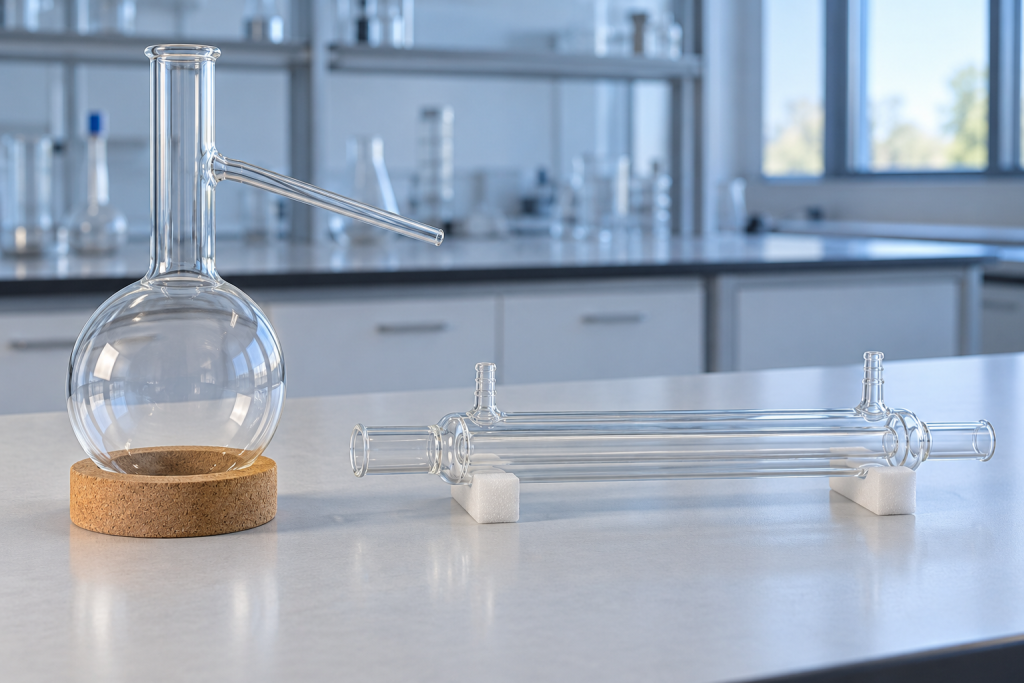

انواع بالن مناسب تقطیر
بالن تقطیر شاخه‌دار
در این مدل، لوله خروج بخار بخشی از بدنه شیشه‌ای ظرف است. هنگام انتخاب باید محل شاخه، قطر آن و نحوه اتصال به بخش بعدی بررسی شود.
وجود شاخه جانبی، این مدل را از بالن ته‌گرد ساده متمایز می‌کند؛ اما به‌تنهایی مشخص نمی‌کند که ظرف برای چه فشار یا دمایی مناسب است.
بالن ته‌گرد با سر تقطیر جداگانه
در مجموعه‌های دارای اتصالات قابل جداسازی، بالن ته‌گرد به سر تقطیر یا ستون متصل می‌شود. این ساختار امکان تغییر بعضی اجزای مجموعه را فراهم می‌کند.
اگر آزمایشگاه از چنین سیستمی استفاده می‌کند، شماره و نوع اتصال بالن باید با قطعات موجود هماهنگ باشد.
بالن انگلر
بالن انگلر، شکل و ابعاد مشخصی برای کاربردهای تعریف‌شده دارد. بعضی مدل‌های آن برای روش‌های آزمون معین تولید می‌شوند و نباید صرفاً بر اساس شباهت ظاهری با یک بالن عمومی جایگزین شوند.
برای نمونه، DWK برای مدل مشخصی از بالن انگلر خود، انطباق با ASTM D86 و DIN EN ISO 3405 را اعلام کرده است. این ویژگی متعلق به همان محصول است و نباید به تمام بالن‌های تقطیر تعمیم داده شود.
تفاوت بالن تقطیر با بالن حجمی، فلورانس و ارلن بوخنر
وجود واژه «بالن» در نام چند ظرف، به معنی یکسان بودن کاربرد آن‌ها نیست.
| نوع ظرف | کاربرد اصلی | تفاوت مهم با بالن تقطیر |
|---|---|---|
| بالن حجمی یا ژوژه | تهیه محلول در حجم مشخص | برای تنظیم دقیق حجم طراحی شده و ظرف تقطیر نیست |
| بالن فلورانس | کار با مایعات و گرم‌کردن در مدل مناسب | معمولاً مسیر جانبی اختصاصی خروج بخار ندارد |
| بالن ته‌گرد ساده | انجام واکنش یا گرم‌کردن در مجموعه مناسب | برای تقطیر به اتصالات تکمیلی نیاز دارد |
| ارلن بوخنر | صاف کردن تحت خلأ در مدل مناسب | شاخه جانبی آن برای ارتباط با منبع مکش در مجموعه فیلتراسیون است |
| بالن تقطیر شاخه‌دار | گرم‌کردن نمونه و هدایت بخار | دارای مسیر جانبی مخصوص اتصال به مجموعه تقطیر است |
تفاوت ارلن بوخنر با بالن تقطیر اهمیت ویژه‌ای دارد. هر دو ممکن است لوله جانبی داشته باشند، اما ساختار و کاربری آن‌ها متفاوت است. DWK، ارلن‌های فیلتراسیون خود را با ساختار دیواره ضخیم و کاربرد همراه قیف بوخنر در صاف کردن تحت خلأ معرفی می‌کند.
جنس بالن تقطیر چه اهمیتی دارد؟
بسیاری از بالن‌های تقطیر آزمایشگاهی از شیشه بوروسیلیکات ساخته می‌شوند. با این حال، عبارت «بوروسیلیکات» به‌تنهایی تمام اطلاعات لازم برای انتخاب را در اختیار خریدار نمی‌گذارد.
کیفیت ساخت، یکنواختی دیواره، وضعیت اتصال شاخه و محدودیت‌های اعلام‌شده سازنده نیز اهمیت دارند. همچنین مقاومت شیمیایی شیشه در برابر همه مواد یکسان نیست؛ سازگاری ظرف با ترکیبات مورد استفاده باید بررسی شود.
دمای نرم شدن شیشه را هم نباید با دمای مجاز کار محصول یکسان دانست. شرایط واقعی استفاده، اختلاف دما در بخش‌های ظرف و نوع اتصال می‌توانند محدودیت‌های دیگری ایجاد کنند.
برای کار تحت خلأ نیز تنها به ته‌گرد بودن ظرف تکیه نکنید. مناسب بودن همان مدل برای فشار موردنظر، سلامت شیشه و سازگاری کل مجموعه باید تأیید شود.
چگونه ظرفیت مناسب بالن تقطیر را انتخاب کنیم؟
ظرفیت اسمی بالن با حجم مجاز نمونه هنگام کار یکسان نیست. باید فضای کافی برای تشکیل بخار، حرکت مایع و کنترل کف یا جوشش باقی بماند.
بالن بیش از حد کوچک می‌تواند احتمال ورود قطرات مایع به مسیر بخار را افزایش دهد. از سوی دیگر، انتخاب ظرف بسیار بزرگ برای نمونه کم‌حجم نیز ممکن است کنترل فرایند و جمع‌آوری محصول را دشوار کند.
برای انتخاب ظرفیت، این موارد را مشخص کنید:
- حجم اولیه نمونه
- میزان کف‌کردن یا رفتار جوشش آن
- نوع تقطیر و فشار کاری
- ظرفیت و شکل منبع گرمایش
- حجم محصول مورد انتظار
- الزامات دستورالعمل آزمایش
درصد پرشدن را از روش معتبر همان آزمایش بگیرید؛ یک نسبت ثابت برای همه مواد و همه دستگاه‌ها مناسب نیست.
نکات مهم هنگام استفاده از بالن تقطیر
پیش از شروع، بدنه، گردن و محل اتصال شاخه را از نظر ترک، لب‌پریدگی و آسیب بررسی کنید. بالن باید با نگهدارنده مناسب مهار شود و وزن مبرد یا سایر قطعات روی لوله جانبی باریک آن قرار نگیرد.
مجموعه تقطیر نباید به سیستمی کاملاً بسته و بدون مسیر کنترل فشار تبدیل شود. گرم شدن چنین مجموعه‌ای می‌تواند فشار خطرناک ایجاد کند. طراحی مسیر خروج، جمع‌آوری بخار و کنترل فشار باید مطابق روش آزمایش باشد.
از ادامه تقطیر تا خشک شدن کامل باقیمانده خودداری کنید. در برخی مواد، تغلیظ ناخالصی‌های خطرناک یا تجزیه حرارتی می‌تواند مسئله‌ساز شود. دستورالعمل آزمایشگاه شیمی دانشگاه ایالتی میشیگان نیز صراحتاً بر تقطیر نکردن تا خشکی تأکید می‌کند. برای مواد قابل اشتعال، منبع گرمایش و محیط کار باید متناسب با خطر ماده انتخاب شود. شعله مستقیم انتخاب عمومی مناسبی برای این کار نیست.
همچنین شیشه داغ را ناگهان با آب سرد تماس ندهید. روش جلوگیری از جوشش ناگهانی، زمان افزودن وسایل کمکی و ترتیب راه‌اندازی باید از دستورالعمل گرفته شود؛ افزودن سنگ جوش به مایع داغ می‌تواند باعث جوشش شدید شود.
شست‌وشو و نگهداری بالن تقطیر
تمیز کردن ظرف باید پس از پایان ایمن فرایند و رسیدن آن به دمای مناسب انجام شود. ابتدا ماهیت باقیمانده را مشخص کنید؛ هر ماده‌ای را نمی‌توان مستقیماً با آب یا شوینده عمومی شست.
برای پاک کردن رسوب، از ابزار فلزی یا فشار زیاد به دیواره و شاخه استفاده نکنید. خراش و آسیب سطحی ممکن است هنگام استفاده بعدی اهمیت پیدا کند.
لوله جانبی نیز باید تمیز و بدون گرفتگی باشد. تمیز بودن بدنه اصلی، سلامت مسیر بخار را تضمین نمی‌کند.
هنگام نگهداری، بالن ته‌گرد را روی حلقه یا پایه مناسب قرار دهید و از چیدمانی که شاخه‌ها با یکدیگر برخورد می‌کنند بپرهیزید. حلقه نگهداری روی میز نیز لزوماً پایه مناسب برای گرم‌کردن نیست.

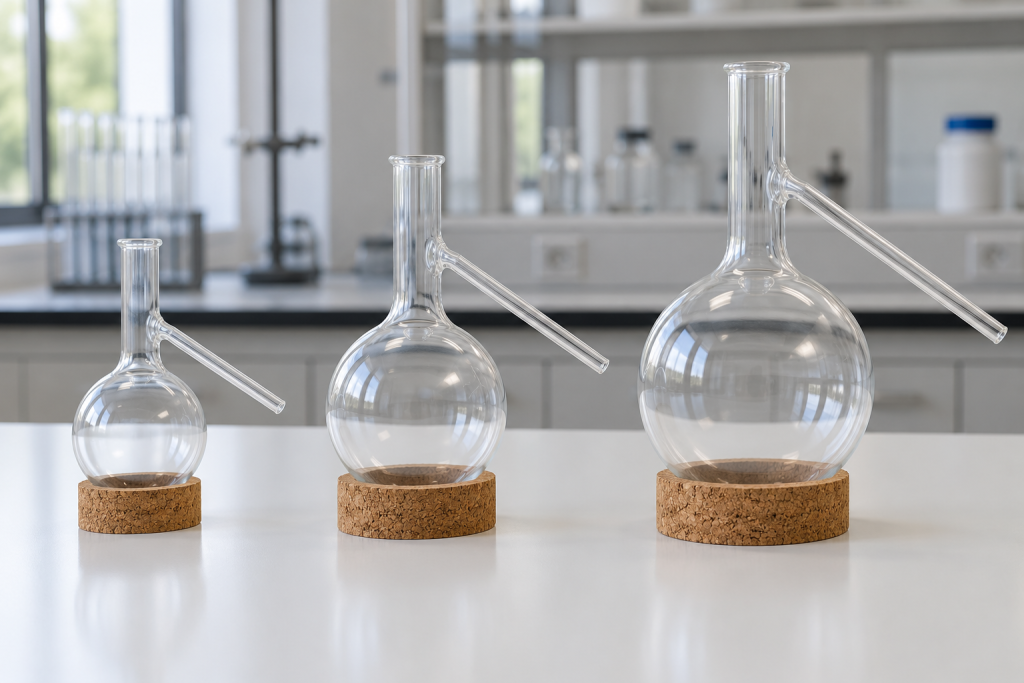

راهنمای خرید بالن تقطیر از دانشور شیمی آرین
برای انتخاب بالن تقطیر، بهتر است مشخصات مجموعه موجود در آزمایشگاه را پیش از استعلام آماده کنید. عکس محصول می‌تواند شکل کلی را نشان دهد، اما جای اندازه‌گیری و مشخصات فنی را نمی‌گیرد.
هنگام بررسی تجهیزات آزمایشگاهی در سایت دانشور شیمی آرین، برای استعلام این اطلاعات را ارائه دهید:
- نوع بالن: شاخه‌دار، انگلر یا ته‌گرد برای مجموعه تقطیر
- ظرفیت موردنیاز
- جنس شیشه
- نوع و شماره اتصال دهانه
- ابعاد و زاویه شاخه جانبی، در صورت وجود
- شرایط فشار و گرمایش
- استاندارد اختصاصی موردنیاز
- تعداد و قطعات مکمل موردنظر
اگر قرار است فقط یک قطعه از مجموعه قبلی جایگزین شود، مشخصات قطعه قدیمی و اتصال مبرد را نیز اعلام کنید. این کار احتمال سفارش محصول ناسازگار را کاهش می‌دهد.
قیمت بالن تقطیر به چه عواملی بستگی دارد؟
قیمت بالن تقطیر به ظرفیت، سازنده، کیفیت ساخت، نوع اتصال و طراحی اختصاصی محصول وابسته است. یک بالن ساده آموزشی را نمی‌توان فقط بر اساس حجم با محصولی ویژه یک روش آزمون مقایسه کرد.
در استعلام قیمت، مشخص کنید پیشنهاد مربوط به خود بالن است یا مجموعه‌ای شامل سر تقطیر، مبرد، رابط و گیرنده. گاهی اختلاف قیمت به تفاوت اقلام همراه مربوط می‌شود.
برای خرید از دانشور شیمی آرین، موجودی، مشخصات دقیق، شرایط بسته‌بندی و زمان تأمین را برای همان مدل بررسی کنید. انتخاب مناسب زمانی انجام می‌شود که هم نیاز فنی و هم جزئیات سفارش روشن باشند.
پرسش‌های متداول درباره بالن تقطیر
آیا بالن تقطیر برای اندازه‌گیری دقیق حجم مناسب است؟
خیر. ظرفیت درج‌شده روی بالن تقطیر، جای کالیبراسیون بالن حجمی را نمی‌گیرد. برای تهیه محلول در حجم دقیق باید از ظرف حجمی مناسب استفاده کرد.
آیا هر بالن ته‌گردی برای تقطیر مناسب است؟
خیر. جنس، سلامت ظرف، نوع اتصال و سازگاری با دما و فشار کاری باید بررسی شود. ته‌گرد بودن به‌تنهایی کافی نیست.
آیا می‌توان از بالن تقطیر تحت خلأ استفاده کرد؟
فقط زمانی که همان مدل و سایر اجزای مجموعه برای شرایط خلأ موردنظر مناسب باشند. وجود شاخه جانبی یا ضخیم به نظر رسیدن شیشه، تأییدیه کاربرد تحت خلأ محسوب نمی‌شود.
علت وجود لوله جانبی چیست؟
در مدل شاخه‌دار، این لوله بخار را به سمت بخش بعدی مجموعه، مانند مبرد، هدایت می‌کند. نباید از آن به‌عنوان دستگیره یا تکیه‌گاه استفاده کرد.
آیا بالن تقطیر همراه مبرد فروخته می‌شود؟
به نوع عرضه بستگی دارد. بالن می‌تواند به‌صورت تک یا در قالب مجموعه ارائه شود؛ اقلام همراه باید در استعلام و پیش‌فاکتور مشخص باشند.
