دستگاه ژل داک

ژل داک چیست؟

یک ماده فلورسنت متصل به اسید نوکلئیک توسط تابش فرابنفش تحریک می شود و باعث می شود نور فلورسنت ساطع کند. اتیدیوم بروماید با اسید نوکلئیک متصل می شود.

وزن مولکولی و غلظت اسید نوکلئیک پیوند آنها را تعیین می کند و اگر وزن مولکولی بزرگ باشد، درخشش روشن تری نشان می دهد، اما اگر مولکولی کوچکتر باشد، فلورسانس درخشش ضعیف تری خواهد داشت.

طیف گسترده ای از سیستم های تصویربرداری را برای تشخیص، کمی سازی و تجزیه و تحلیل پروتئین ها و اسیدهای نوکلئیک در ژل ها و غشاها ارائه می دهد.

دستگاه ژل داک یکی از تجهیزات آزمایشگاهی است که این دستگاه (ژل داک) دارای نرم‌افزار پیشرفته‌ای هستند که جمع‌آوری، تجزیه و تحلیل و اعتبارسنجی خودکار داده‌ها را سریع ارائه می‌کنند. سیستم‌های تصویربرداری ژل  می‌تواند برای تشخیص و تجزیه و تحلیل خودکار داده‌ها با تمام حالت‌های  برچسب‌گذاری پروتئین و اسید نوکلئیک استفاده کرد: رنگ‌سنجی، فلورسنت، شیمی‌تابناک و رادیوایزوتوپیک.

انواع دستگاه ژل داک

نوع سیستم های مستندسازی ژل مورد نیاز آزمایشگاه به کاربرد و روش تشخیص بستگی دارد.
لومینسانس شیمیایی: عمدتاً برای وسترن بلات استفاده می شود.
CCD/Digital Ethidum bromide (UV)، مادون قرمز، نورتابی شیمیایی، 3 آشکارساز نور فلورسانس، چگالی سنج و نور مرئی برای خوانش کمی نوارهای اسید نوکلئیک و پروتئین، لکه‌های نقطه‌ای و میکروپلیت‌ها در دسترس هستند.
Multiplex: چندین سیگنال فلورسنت را به طور همزمان در آزمایش های مشابه شناسایی و تصویر کنید و/یا سیگنال های شب تاب، رنگ سنجی و رادیو ایزوتوپی را تشخیص دهید.
فسفو تصویرگر: حساسیت افزایش یافته برای کاربردهای فلورسانس چندگانه و ایزوتوپ های رادیویی، و انعطاف پذیری در انتخاب فیلترهای انتشار، از جمله فیلترهای سفارشی.

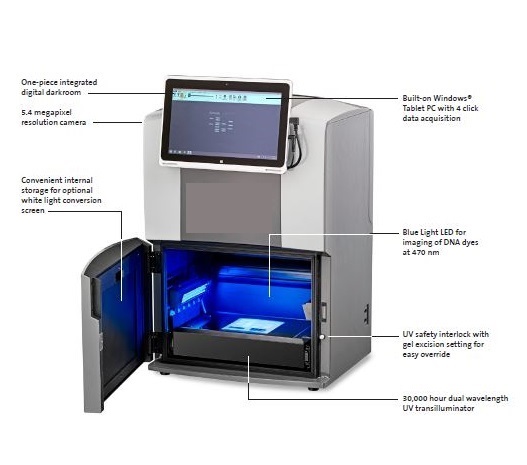

اجزا و قطعات دستگاه ژل داک

منبع تابش UV

منبع تابش ترانلومیناتور است که نوارهای DNA را مشاهده می کند. در جدیدترین فناوری اتیدیوم بروماید به عنوان یک برچسب نمونه فلورسنت عمل می کند که از الکتروفورز ژل آگارز به دست می آید.

اگر هیچ اقدامی در منبع وجود نداشته باشد، تایمر خاموش شدن خودکار فعال می شود. جدیدترین تجهیزات نیازی به گرم شدن لامپ های UV ندارند و روی سوئیچینگ فوری کار می کنند. گزینه LED نور سفید با یک قطع ایمنی که از آسیب رساندن به نمونه و اپراتورها جلوگیری می کند، شدت قابل قبولی را فراهم می کند.

برچسب های فلورسنت باید با منبع تابش مطابقت داشته باشند، این تگ ها بدون به خطر انداختن عملکرد، کاهش هزینه را ارائه می دهد.

صفحه پایه

سینی نمونه ای که ژل را برای بازرسی نگه می دارد و یک سطح سیاه رنگ غیر واکنشی است.

بدنه

به عنوان یک اتاق تاریک محافظ کاربر عمل می کند. هنگام انجام کاربردهای فلورسانس، نورتابی شیمیایی و نور مرئی بسیار مفید است. قفل خودکار درب از قرار گرفتن بیش از حد در معرض تشعشعات و تصاویر ثبت شده توسط اسناد جلوگیری می کند. درب های تاشو و کناری کمترین مانع را ایجاد می کنند.

فیلتر کنید

فیلترهای کهربایی با محافظت از اشعه ماوراء بنفش، نور پس زمینه را مسدود می کنند تا وضوح بیشتری را در تصاویر گرفته شده حفظ کنند. اشعه ماوراء بنفش توسط فیلترهای انتشار مسدود می شود که امکان مشاهده ایمن نمونه را فراهم می کند. بسته به نوع کاربرد، فیلترها را می توان جای داد.

سیستم تصویربرداری

دوربینی با وضوح بالا با کنترلر دوربین و چاپگر 104 مگاپیکسل-8.3 مگاپیکسل با دوربین CCD (دستگاه با شارژ) و اسکنر تخت. لنز موتوری با کنترل کامپیوتر، فوکوس خودکار، ردیابی حرکت نمونه به سمت بالا و پایین به صورت خودکار.

تصاویر با دوربین بالای بدنه گرفته می شود. این دوربین مجهز به تبدیل سیگنال فوتون است که فناوری خنک‌کننده عمیق با دیافراگم لنز باز را ارائه می‌کند که حساسیت نور را به حداکثر می‌رساند.

با کامپیوتر کنترل می شود

یک مانیتور صفحه لمسی و یک مانیتور معمولی دارای نرم افزار داخلی هستند که بهینه سازی، تجزیه و تحلیل و جذب تصویر را امکان پذیر می کند. ویرایش تصویر نیز امکان پذیر است. این می تواند رنگ سنجی، ژل ها، وسترن بلات، گیاهان، صفحات TLC، لکه های کلونی، رنگ های فلورسنت و رنگ های مادون قرمز را بخواند.

این سیستم می تواند تصویربرداری همزمان از لکه ها و ژل ها را برای مقایسه ژل به ژل ایجاد کند. داده های بزرگ را می توان در هارد دیسک ذخیره کرد. داده های انبوه را می توان بلافاصله از طریق Wi-Fi، اتصال اترنت به اشتراک گذاشت، می تواند روی یک نسخه Window کاربر پسند کار کند.

کاربرد دستگاه ژل داک

این سیستم برای استفاده اساسی مربوط به دانشگاهیان و تحقیقات آزمایشگاهی تجاری و تحقیقاتی طراحی شده است که به تجهیزات با اندازه کوچکتر نیاز دارند که کارایی بیشتری دارند.

 اکثراً توسط آزمایشگاه‌های داروسازی ترجیح داده می‌شوند، آنها با چندین حساب کاربری همراه با مجوز دسترسی تنظیم‌کننده امنیت و محیط کار کنترل‌شده ارائه می‌شوند.این سیستم تمایلات اتصال آنتی بادی مونوکلونال و پلی کلونال، تصویربرداری بلات و ژل، شناسایی و شمارش کلنی، سنجش ایمنی، تشخیص پروتئین ترکیبی، مشخصه سازی اصلاح پس از ترجمه، تعیین کمیت پروتئین الکتروفورز دوبعدی را تشخیص می دهد.

وابستگی های اتصال آنتی بادی مونوکلونال و پلی کلونال
تصویربرداری ژل و بلات
شمارش کلنی ها
ایمونواسی
تشخیص پروتئین مولتی پلکس
خصوصیات اصلاح پس از ترجمه
الکتروفورز دو بعدی
کمیت پروتئین
